影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

----

环境湿渡

40%~60%

<80%

----

仪表工作电压

9V±0.1V

9V±1.5V

----

辅助接地电阻值

<100Ω

<30kΩ

rC、rP

干扰电压

无

<20V

----

干扰电流

无

<2A

----

测R时电极间距

a>5d

a>5d

----

测ρ时电极间距

a>20h

a>20h

----

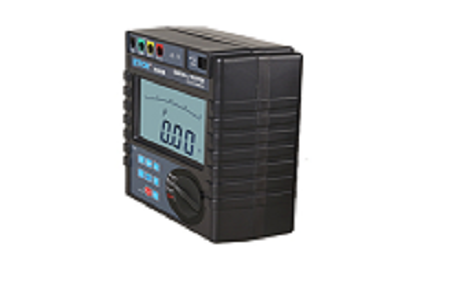

功 能

二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量

电 源

DC 9V (锌锰干电池 R14S 1.5V 6节，连续待机300小时)

量 程

接地电阻:0.00Ω~30.00kΩ

土壤电阻率:0.00Ωm~9000kΩm

测量方式

精密4线、3线法测量、简易2线测量接地电阻

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定1m~100m

换 档

接地电阻:0.00Ω~30.00kΩ全自动换档

土壤电阻率:0.00Ωm~9000kΩm全自动换档

背 光

可控蓝屏背光，适合昏暗场所使用

显示模式

4位超大LCD显示，蓝屏背光

测量指示

测量中LED闪烁，LCD倒计数,进度棒图指示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚:215mm×190mm×95mm

标准测试线

4条:红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线

2条:红色1.6m，黑色1.6m各1条

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约3次/秒

接地电阻、土壤电阻率:约5秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

RS232接口

具有RS232接口，软件监控，存储数据可以上传电脑，保存打印

通讯线

RS232通讯线1条，长1.5m

数据存储

300组，"MEM" 存储指示，显示"FULL" 符号表示存储已满

数据保持

保持数据时 "HOLD" 符号指示

数据查阅

查阅数据时 "READ" 符号指示

溢出显示

超量程溢出时 "OL" 符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V时 "NOISE" 符号指示

功 耗

待机: 约20mA(背光关闭)

开机开背光:约45mA(背光关闭25mA)

测量:约100mA(背光关闭)

质 量

总质量:4.5kg (含包装)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐 压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2); IEC61010-031; IEC61557-1(接地电阻); IEC61557-5(土壤电阻率); JJG 366-2004。

测量功能

测量范围

精度

分辨力

接地电阻(R)

0.00Ω~30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω~300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω~3000Ω

±2%rdg±3dgt

1Ω

3.00kΩ~30.00kΩ

±4%rdg±3dgt

10Ω

土壤电阻率(ρ)

0.00Ωm~99.99Ωm

根据R的测量精度而定(ρ=2πaRa:1 m~100m;π=3.14)

0.01Ωm

100.0Ωm~999.9Ωm

0.1Ωm

1000Ωm~9999Ωm

1Ωm

10.00kΩm~99.99kΩm

10Ωm

100.0kΩm~999.9kΩm

100Ωm

1000kΩm~9000kΩm

1kΩm

接地电压

AC 0.0~600V

±2%rdg±3dgt

0.1V
