一、 产品介绍
中英文显示版JC-HS-100F型超声波流量计是在博采国内、外超声波流量计众长的基础上,采用高抗干扰技术设计的一种全新通用时差型多功能超声波流量计,适用于工业环境下连续测量不含高比例气泡的大多数清洁均匀液体的流量和热量。
中华人民共和国城镇建设行业标准CJ/T 3063-1997《给排水用超声波流量计(传播速度差法)》。
产品执行检定规程:中华人民共和国国家计量检定规程JJG 198-94《速度式流量计》。
二、 产品参数
项目 |
性能、参数 |
|
测量主机 |
准确度 |
1.0 % (国产超声波流量计真正达到此精度者) |
重复性 |
0.2% |
|
流速范围 |
0m/s~ ±32m/s |
|
测量原理 |
超声波传播时差原理,双CPU并行工作,4字节浮点运算 |
|
测量周期 |
500mS (每秒2次)。 |
|
显示 |
2×10背光型汉字液晶显示器。 |
|
操作 |
固定式:4×4轻触键盘。 |
|
输入 |
5路4mA~20mA输入,准确度0.1% ,可输入压力、液位、温度等信号。 |
|
输出 |
电流信号:4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空,准确度0.1%。 |
|
其他功能 |
记忆日、月、年累积流量,上、断电时间、流量和流量管理功能。 |
|
传 感 器 |
外缚式:标准S型,适用于管径DN15~DN100mm |
|
插入式:测量管道材质不限(可焊接、不可焊接都可以)适用于管径DN80以上。 |
||
标准π型管段式:适用于管径DN10-DN40,整机测量精度±0.5% |
||
电缆长度SEYV75-2屏蔽型,单根可加长至500米(超过此长度请同厂家联系)。 |
||
管道 |
管 材 |
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等质地密致管道,允许有衬里。 |
衬 材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 |
|
内 径 |
15mm~6000mm |
|
直管段长度 |
上游≥10D,下游≥5D,距泵出口处≥30D。 |
|
流体 |
种 类 |
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
浊 度 |
≤10000 ppm, 且气泡含量小。 |
|
温 度 |
-10℃~150℃ |
|
流 向 |
可对正反向流量分别计量,并可计量净流量。 |
|
工作环境 |
温 度 |
主机:-10℃~70℃(大于此温度范围要求请与厂家联系)探头:-30℃~+150℃ |
湿 度 |
主机:85%RH,探头:可浸水工作,水深≤3米。 |
|
电 源 |
固定式、盘装式:AC220V或选用DC8~36V,AC7~30V供电方式。用户可更据现场电源情况选用我公司生产的UPS-72型备用充电电源,在外接电源(AC220V)掉电时,可提供给固定式超声波流量计约72小时的工作电能,当外接电源恢复后,自动充电。 |
|
功 耗 |
小于2w |
|
工作时间 |
连续 |
|
体 积 |
固定式标准型251×192×80mm,盘装式80×160×250mm |
|
重 量 |
3kg(固定式标准型主机),1.5kg(盘装式主机) |
三、 产品特点
1、校正后精度可达到0.5级。
2、采用了平衡差分发射和平衡差分接受电路,抗干扰性能和适应性能有很大提高,能适用于大功率变频器工作场合,并通过严酷的电磁干扰实验。
3、采用了国外新LSI(大规模集成电路),对系统进行集成化设计,使功耗降低,可靠性和一致性显著提高。
四、产品选型指南
产品类型
产品型号
产品参数
应用领域
旋浆式流速流量仪
1、流速范围:0.05~7m/s
2、精度:<0.1%
水文测量和农田灌溉工作者;各类明渠流速、流量和泵站流量的测量
旋浆式流速流量仪
1、流速范围:0.05~8m/s
2、精度:<1.5%
水文测量和农田灌溉工作者做流速流量测量研制的;也可作为各类明渠流速、流量和泵站流量的测量计算
便携式流速仪
1、 测量范围:0.1-6.1MPS(m/s, 米/秒)
2、 测量精度:0.03MPS
用于暴雨水径流研究、下水道流速测量、测量江河和溪流流速、监测沟渠和管道的水流速。
手持式电波流速仪
1.供单人使用,总重1.3KG,可手持测量和选配三脚架
主要用于野外巡测和洪水、溃坝、决口、泥石流等应急测量,尤其适用于汛期抢测洪峰。
超声波多普勒流速仪
1、测流范围:0.01~5.00m/s
2、测流准确度:1.0%±1cm/s
适用于中小河流、渠道、给排水工程的实时流速,水位,流量和水温测量
手持式超声波流量计
液晶显示、非接触测量、数据记录
适用于管道的流速流量的测量
分体式超声波明渠流量计
1、 液位精度达到±0.3%,能够抗各种干扰波
2、 可通过4~20mA或RS485(Modbus协议)连接到各种DCS系统中,为工业的自动化运行,提供实时的液位数据
固定分体式超声波流量计
校正后精度可达到0.5级。
工业环境下连续测量不含高比例气泡的大多数清洁均匀液体的流量和热量
一体式超声波液位计
1、 测量范围:0~10/20m(根据实测量程选定)
2、 测距精度:0.3%(标准条件)
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据
分体式超声波液位差计
1、 测量范围:0~5/10/15m
2、 测距精度:0.3%
可通过4~20mA或RS485(Modbus协议)连接到各种DCS系统中,为工业的自动化运行,提供实时的液位数据
若以上产品均不能满足您的需求,请联系产品经理400-600-3989,我们将根据您的需求定制产品方案!
2. 测速范围:0.30~20.00m/s;测速精度:±0.05m/s
主要应用于工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中,明渠流量检测尤其是非接触式超声波明渠流量计为首选的流量监测仪器。

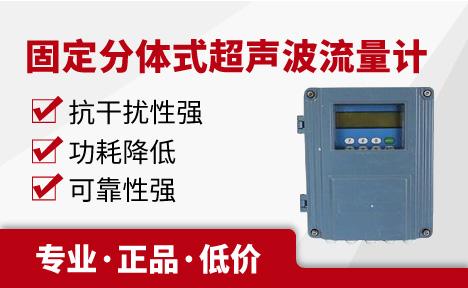

一、 JC-HS-100F型固定分体式超声波流量计产品介绍
中英文显示版JC-HS-100F型超声波流量计是在博采国内、外超声波流量计众长的基础上,采用高抗干扰技术设计的一种全新通用时差型多功能超声波流量计,适用于工业环境下连续测量不含高比例气泡的大多数清洁均匀液体的流量和热量。
中华人民共和国城镇建设行业标准CJ/T 3063-1997《给排水用超声波流量计(传播速度差法)》。
产品执行检定规程:中华人民共和国国家计量检定规程JJG 198-94《速度式流量计》。
二、 JC-HS-100F型固定分体式超声波流量计产品参数
项目 |
性能、参数 |
|
测量主机 |
准确度 |
1.0 % (国产超声波流量计真正达到此精度者) |
重复性 |
0.2% |
|
流速范围 |
0m/s~ ±32m/s |
|
测量原理 |
超声波传播时差原理,双CPU并行工作,4字节浮点运算 |
|
测量周期 |
500mS (每秒2次)。 |
|
显示 |
2×10背光型汉字液晶显示器。 |
|
操作 |
固定式:4×4轻触键盘。 |
|
输入 |
5路4mA~20mA输入,准确度0.1% ,可输入压力、液位、温度等信号。 |
|
输出 |
电流信号:4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空,准确度0.1%。 |
|
其他功能 |
记忆日、月、年累积流量,上、断电时间、流量和流量管理功能。 |
|
传 感 器 |
外缚式:标准S型,适用于管径DN15~DN100mm |
|
插入式:测量管道材质不限(可焊接、不可焊接都可以)适用于管径DN80以上。 |
||
标准π型管段式:适用于管径DN10-DN40,整机测量精度±0.5% |
||
电缆长度SEYV75-2屏蔽型,单根可加长至500米(超过此长度请同厂家联系)。 |
||
管道 |
管 材 |
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等质地密致管道,允许有衬里。 |
衬 材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 |
|
内 径 |
15mm~6000mm |
|
直管段长度 |
上游≥10D,下游≥5D,距泵出口处≥30D。 |
|
流体 |
种 类 |
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
浊 度 |
≤10000 ppm, 且气泡含量小。 |
|
温 度 |
-10℃~150℃ |
|
流 向 |
可对正反向流量分别计量,并可计量净流量。 |
|
工作环境 |
温 度 |
主机:-10℃~70℃(大于此温度范围要求请与厂家联系)探头:-30℃~+150℃ |
湿 度 |
主机:85%RH,探头:可浸水工作,水深≤3米。 |
|
电 源 |
固定式、盘装式:AC220V或选用DC8~36V,AC7~30V供电方式。用户可更据现场电源情况选用我公司生产的UPS-72型备用充电电源,在外接电源(AC220V)掉电时,可提供给固定式超声波流量计约72小时的工作电能,当外接电源恢复后,自动充电。 |
|
功 耗 |
小于2w |
|
工作时间 |
连续 |
|
体 积 |
固定式标准型251×192×80mm,盘装式80×160×250mm |
|
重 量 |
3kg(固定式标准型主机),1.5kg(盘装式主机) |
三、 JC-HS-100F型固定分体式超声波流量计产品特点
1、校正后精度可达到0.5级。
2、采用了平衡差分发射和平衡差分接受电路,抗干扰性能和适应性能有很大提高,能适用于大功率变频器工作场合,并通过严酷的电磁干扰实验。
3、采用了国外新LSI(大规模集成电路),对系统进行集成化设计,使功耗降低,可靠性和一致性显著提高。
《中华人民共和国城镇建设行业标准CJ/T 3063-1997《给排水用超声波流量计(传播速度差法)》》
