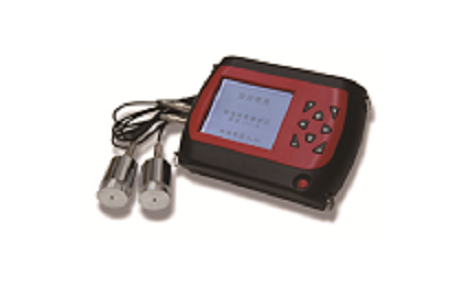

一、产品介绍
应用范围：裂缝测深仪是专用于混凝土表面裂缝深度测试。
依据标准：《超声法检测混凝土缺陷技术规程》CECS21：2000
测深原理：振动能量在混凝土内传播，穿过裂缝时，振动能量在裂缝端点产生衍射，衍射角与裂缝深度具有几何关系。裂缝测深仪就是依据衍射角与深度的几何关系，实现裂缝的高精度测深。

二、产品参数
1.裂缝深度测试范围：≤500mm
2.测试误差≤5mm或实际缝深的5%~10％
3.测试数据存储量：25000个测试数据
4.数据传输接口：USB
5.电源:充电电池,供电时间可达50小时
6.主机体积：220*162*91mm
裂缝深度检测方法对比：

测试步骤	测试参数	超声波平测法	裂缝测深仪
1．不跨缝测试	声速测量	测量L=100、150、200、250、300mm…..的声时,计算声速	不需要
2．跨缝测试	跨缝声时	测量跨缝L′=100、150、200、250、300mm…..的声时	测量L′=0、5、10、15、20mm…的衍射波振信号
3．结果显示	裂缝深度计算	依据公式,在室内使用计算机取舍数据,计算深度	不需计算，现场直接显示裂缝深度
测试面需要		需长度不小于300mm的无缝区和裂缝区供测试	不需无缝区
需要测试长度		L和L′至少300mm	L′=1.5倍裂缝深度
对测试人员要求		仪器操作者及资料处理者需基本的专业知识和计算机知识	一般技术人员参照说明书即可独立操作

三、产品特点
操作简单：中文菜单，开机即测，简单按键完成测试。
结果直观：不需测波速，勿需计算，直接显示裂缝深度。
数据处理：数据可传入PC机，快速打印检测数据。
四、产品配置

序号	名称	单位	数量	备注
1	主机	台	1	/
2	支架	个	1	/
3	连接线	根	1	/
4	合格证	张	1	/
5	保修卡	张	1	/
6	软件光盘	张	1	/
11	仪器箱	个	1	/
