一、产品介绍:

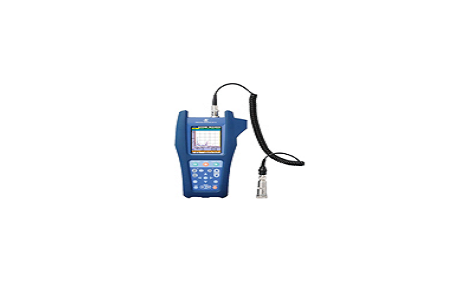

适用于设备诊断和现场计测的手持式振动分析计
便携式/手持振动分析仪
适用于现场设备诊断和振动测量
二、主要用途:
精密诊断:出现异常振动时的振动测量以及原因调查
三、技术参数:
适用规格 |
CE标记(EMC指令 2004/108/EC) 中国版RoHS(面向中国出口) WEEE指令 |
|||
输入 | ||||
测量通道数 | 1通道 | |||
连接器及种类等 | BNC、CCLD 18 V 2 mA(CCLD 24 V 4 mA为出厂选项) | |||
感应器 | 压电式加速度传感器PV-57エ(附件) | |||
输入范围 | ||||
灵敏度为0.100~0.999 mV/(m/s2)时 | ||||
ACC (加速度) | 10、31.6、100、316、1 000、3 160、10 000 m/s2(rms) | |||
VEL (速 度) | 31.6、100、316、1 000、3 160、10 000、31 600 mm/s(rms) | |||
DISP (位 移) | 0.89、2.83、8.94、28.3、89.4、283、894 mm(EQp-p) | |||
使用PV-57エ、灵敏度为1.00~9.99 mV/(m/s2)时 | ||||
ACC (加速度) | 1、3.16、10、31.6、100、316、1 000 m/s2(rms) | |||
VEL (速 度) | 3.16、10、31.6、100、316、1 000、3 160 mm/s(rms) | |||
DISP (位 移) | 0.089、0.283、0.894、2.83、8.94、28.3、89.4 mm(EQp-p) | |||
灵敏度为10.0~99.9 mV/(m/s2)时 | ||||
ACC (加速度) | 0.1、0.316、1、3.16、10、31.6、100 m/s2(rms) | |||
VEL (速 度) | 0.316、1、3.16、10、31.6、100、316 mm/s(rms) | |||
DISP (位 移) | 0.0089、0.0283、0.0894、0.283、0.894、2.83、8.94 mm(EQp-p) | |||
测量范围(使用PV-57エ时、高通滤波器3 Hz 、低通滤波器20 kHz ) | ||||
ACC (加速度) | 0.02~141.4 m/s2(rms)连续测量、1 Hz~5 kHz | |||
大瞬间加速度 | 700 m/s2 | |||
VEL (速 度) | 0.2~141.4 mm/s(rms)159.15 Hz时 | |||
DISP (位 移) | 0.02~40.0 mm(EQp-p)15.915 Hz时 | |||
测量频率范围(电气性能) | ||||
ACC (加速度) | 1 Hz~20 kHz | |||
VEL (速 度) | 3 Hz~3 kHz | |||
DISP (位 移) | 3 Hz~500 Hz | |||
加速度包络线 | 1 kHz~20 kHz | |||
滤波器 | ||||
前置滤波器 | ||||
高通滤波器 | 1Hz(仅加速度)、3 Hz、10 Hz、1 kHz(-10 %点)截止性能 -18 dB/oct | |||
低通滤波器 | 1 kHz、5 kHz、20 kHz(-10 %点) 截止性能 -18 dB/oct | |||
加速度包络线用滤波器 | ||||
高通滤波器 | 1 kHz(-10 %点)截止性能 -18 dB/oct | |||
自噪声 | 高通滤波器3 Hz、低通滤波器 20 kHz、 小量程时 | |||
ACC (加速度) | 0.01 m/s2(rms)以下 | |||
VEL (速 度) | 0.1 mm/s(rms)以下 | |||
DISP (位 移) | 0.01 mm(EQp-p)以下 | |||
A/D转换 | 24 位ΔΣ方式51.2 kHz | |||
动态范围 | 大110 dB(加速度) | |||
振动计模式 | ||||
ACC (加速度) | m/s2 rms値、波形峰值、峰值系数 | |||
VEL (速 度) | mm/s rms値 | |||
DISP (位 移) | mm EQp-p | |||
FFT模式 | 时间波形、光谱、加速度包络线处理 | |||
可分析点数 | 512、1 024、2 048、4 096、8 192(3 200线) | |||
时间窗函数 | 矩形、汉宁、平顶 | |||
演 算 | 线性平均、 大值、指数平均、瞬间值 | |||
可分析频率范围 | 100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10 kHz、20 kHz | |||
显示 | ||||
光谱 | 10个 大峰值列表、柱形图显示(DC除外) | |||
放大 | X轴:×1、×2、×4、×8、×16 | |||
Y轴:2N、N = 0 ~10(1~1 024倍) | ||||
光谱模式时与已存数据的重叠显示 | ||||
时间波形 | 柱形图显示 | |||
放大 | X轴:×1、×2、×4、×8、×16、×32 | |||
Y轴:2N、N = 0 ~14(1~16 384倍) |
四、产品选型指南
产品图片 |
产品名称 |
功能 |
型号 |
应用领域 |
符合现行GB/T 10071-1988标准中对仪器的要求 |
环境振动测量 |
|||
也可满足修订中环境振动测量仪器的要求 |
环境振动测量 |
|||
振动测量仪器和手传振动测量 |
可用于机器、电机、车辆、建筑等振动的测量和手传振动测量 |
|||
三轴向振动测量 |
全身振动测量、手传振动测量、环境振动测量,对振动进行1/3 OCT频谱分析 |
|||
校准振动检测仪 |
振动传感器、振动测量仪器灵敏度校准 |
|||
若以上产品均不能满足您的需求,请联系产品经理400-600-3989,我们将根据您的需求定制产品方案! |
