一、产品介绍

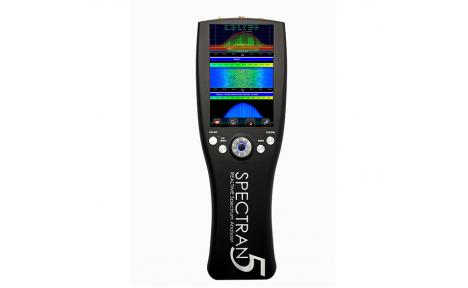

安诺尼提供SPECTRAN V5，是一款手持式实时频谱分析仪，能抓捕到 短的瞬间信号，扫描速度和记录时间是无法匹敌的，它能在10mS以内扫描20GHz，这是世界上 快的真正手持式的频谱分析仪。

这款频谱分析仪可以应对所有挑战。不论是频谱监测，射频微波测量，干扰查找，EMC测试，或者Wi-Fi和无线网络测试，SPECTRAN V5都是可靠的，超快的， 为理想的测试设备。

重量仅850G 的V5不仅可用于现场测量，还可用于实验室。选配底座，结合RTSA PC分析软件即可实现一台全功能的台式频谱分析仪，安诺尼提供4个不同版本的实时频谱分析仪。

二、RTSA PC套件

世界上 快的实时分析软件

实时软件“RTSA Suite”，提供强大的分析功能，直观的结合显示选项利于识别，捕获和跟踪信号，解调信号，频率高达到20GHz，只需通过USB就可连接到电脑上。

高分辨率的频谱显示当前扫描，平均， 小/ 大值，峰值，RMS等;

不限数量的不同标记功能（min、max、delta、AVG、OBW等）;

直观的拖放窗口，快捷键等;

RTSA软件可同时显示多个窗口（频谱、3D瀑布图、实时直方图等）;

窗口的大小可以自由调节，充分利用全高清或4K显示器;

VCO 频谱图/瀑布视图可识别测量跳频信号、脉冲率测量、频谱和VCO谐调随时间变化的分析;

三、产品亮点

安诺尼SPECTRAN V5频谱分析仪令人印象深刻的实时频谱分析方法结合了位移多相滤波器和 的调制本振测量处理过程，优势在于：

1）小型紧凑的设计结构（减少元器件数量和体积）

2）使用性价比高的硬件，价格合理（只需使用标准的射频器件）

3）非常低的噪声，高达-170dBm/Hz（通过消除射频路径中的噪声成分）

4） 高分析频率可达20GHz

微秒超高速DDS 数字显示扫频

SPECTRAN V5 也提供一个经典的频谱分析模式，通过微秒超高速DDS 扫频的手段，除了调制的本振，V5 具有DDS 直接数字频率合成器，高达800MSPS I/Q 极高频率跳动本振。这个技术使得复杂的测试程序分析在全频段上成为可能（目前达到20Ghz）。SPECTRAN V5 具有加速的扫描速率，比世界上现有的其他的扫频频谱仪更好。

四、多相滤波器

安诺尼SPECTRAN V5 采用新的滤波处理技术，经典的实时分析仪是基于傅里叶分析，V5 则是利用两个交错梳状滤波器的 接收技术，与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器）而不受于因有限采样时间而产生的频谱失真效应，为了避免在频率时间图中出现空白，V5使用了2个独立的空时交错梳状滤波器组合，来进行信号分析处理，Spectran V5 突破性技术不会错失分析频段内 小的信号细节实时数据流。

扩展频率范围低至1Hz

SPECTRAN V5 具有选件，可将频谱扩展到1Hz，输入信号在内部被分到第二个射频路径，它是被优化的低频处理路径。这个低频路径提供超宽频率范围1Hz-40MHz，在路径上有一个高性能的16位AD 转换器，处理速率105 MSPS，精度从14位加强到16位，将动态范围从80dB提高的100dB , 还有什么会更好呢？这个路径是完全具备实时功能，由微秒级DDS 扫描控制。低频路径（1Hz-40Mhz/16Bit ）和高频路径（1Mhz -9.4Ghz /14Bit )无缝联接，除非需要特别显著地提高动态范围。

五、技术特点

信号处理过程是通过FPGA 实现的，它也包含一个矢量处理器，为统计分析和解调应用。结合功能强大的双核Blackfin DSP -CPU ，以及800x 480 像素的高清晰彩色显示屏，触摸屏。分析 复杂的信号的可能性是无限的。

在模拟信号处理过程，信号的采样以实时的14 位AD 转换器， 具有500MSPS （250MSPS I/Q )数据速率。这个过程可以保证80dB 的动态范围高质量的分析。 如果配上选件16 位的AD转换器，就会有100dB 的动态范围（1Hz - 40Mhz)

SPECTRAN V5可以通触摸屏，多功能转轮，用户自定义的热键，以及USB实时远程控制，选件包括跟踪信号源高达6GHz，以及结合其他网络，线缆和测量天线。

可选配件GPS-Logger，用于存储准确的测量位置，并且允许复杂的运动测量。

GPS-Logger，结合数据记录器，可生成一个场强测量的完整的无缝记录，并自动生成热图（基于Google地图），因此非常容易生成用户EMC 测试文件，或者形象的例如GSM WLAN的网络覆盖图。

SPECTRAN V5内置大容量锂电池，标配8000mAh，运行时间可实现长达2小时，可选配20000mAh超大容量电池，可实现运行时间长达4-6小时

各种更先进的软件评估和分析选项正在开发，这些将根据需求来改进（如GSM解码器）。

实时数据流

实时数据流功能是SPECTRAN V5 的另一个特殊的功能，与现有的实时频谱仪不同，他们支持不了连续的数据记录，V5 可以连续的记录处理数据，无缝地将他们存储在PC 电脑上，通过高速的USB 口，实时数据流提供了各种新的应用，从前认为是不可能的。例如记录和重放任何信号，并且完全解调记录的数字信号，例如GSM，TETRA 等；

六、产品选型

技术规格
• 名      称： 手持实时频谱分析仪
• 型      号： HF80120 V5
• 仪器频率范围 9kHz(选件003扩展至1Hz) - 12GHz
• 实时带宽 80MHz
• 100％POI的 小事件周期 < 1us
• 大RF输入电平(50欧姆) 20dBm(40dBm)
• RF 输入接口 50欧姆SMA接口
• 频率参考精度 0.5ppm(可选 5ppb、选件002)
• RBW 1Hz - 40MHz
• VBW 1Hz - 40MHz
• 解调 AM/FM
• 可用单位 dBm, dBµV, V/m, A/m, W/m², dBµV/m, W/cm²
• 检波器 Min, Max, AVG, Peak, QPeak, special
• 衰减器范围 45dB (0,5dB 步进, 包含前置放大器)
• Traces ACT, AVG, MAX, MIN
• 参考范围 -200dBm to 100dBm
• 测量模式 I/Q, 功率/频率数据
• 视图 频谱, 持久性频谱, 频谱图 / 瀑布, 柱状图
• 音频RAM 64 MB
• SDRAM 256 MB
• ADC 500MSPS 14位
• GPS 支持外接安诺尼GPS记录器
• FPGA 240K ECP3
• DSP （双核Blackfin处理器） 600 MHz
• 温度范围(运作） 0 °C to 40 °C
• 温度范围(存储） -20 °C to 60 °C
• 尺寸 255 x 86 x 29mm
• 重量 850g
• 电源 AC 输入: 100-240V, 50-60Hz - DC 输出: 5.6V, 5A
• 功率消耗 <30W
• 原产国 德国
• 建议校准间隔期 2年
