一、产品介绍

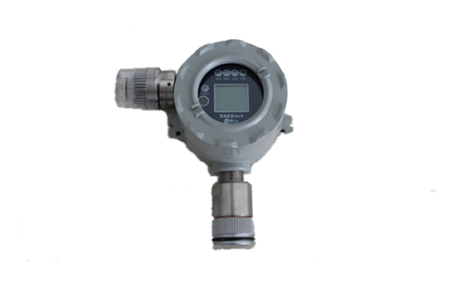

RAEAlertEC是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。标准配置为带点阵LCD 液晶显示、三线制4~20mA 模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。可检测CO、H2S、O2、SO2、Cl2、NH3、HCN、NO、NO2、PH3、ClO2、ETO 等多种有毒有害气体，应用领域石油、石化冶金、化工环保、造纸、印染、市政、科研、教育、国防

二、产品参数

1、检测原理： 电化学

2、传 感 器： 智能传感器

3、采样方式： 扩散式

4、工作电源： 9~30VDC

5、*大功率： 30mA@24VDC

6、输出信号： 4~20mA, 可微调

7、负载阻抗： 600Ω

8、其他输出： RS485 Modbus，继电器模块（选配） 高报、低报和 故障30VDC/5A，常开 / 常闭可选

9、检测精度： ±2%F.S.

10、响应时间： <15s(T90)

11、电气接口： 3/4” NPT M

12、安装方式： 2”立管 / 壁挂安装

13、显示方式： 128×96 点阵液晶，支持图文显示

1个 LED 状态指示灯，4 个 LED 功能指示灯

14、防护等级： IP65

15、环境温度： -40℃ ~+70℃ ( 极限值 )

-40℃ ~+55℃ ( 典型值 )

16、环境湿度： 15~95% RH( 无凝露）

17、环境压力： 86kPa ~106kPa

18、外形尺寸：182mm×195mm×107mm（HWD）

19、壳体材料： 铝合金

20、重 量：1.5kg

21、防爆认证： Ex d ia IIC T6

22、产品认证：ATEX Ex d ia IIC T4（取证中）

UL/CSA Class I, Div. 1, Groups BCD T4（取证中）

IECEx Ex d ia IIC T4（取证中）

23、标准配置

检测仪主机、操作说明书、 标气罩、安装附件

4、可选配件

继电器模块、声光报警器、 遥控器、 标准气、减压阀

25、安装附件

穿线接头、 压紧螺母、U 型安装夹、安装背板、标气罩、防雨罩、堵头

三、产品特点

1、智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准

2、智能的温度和零点补偿算法，使仪器具有更加优良的性能

3、具有很好的选择性，避免了其他气体对被检测气体的干扰

4、多种信号输出，既可方便接入PLC/DCS 等工控系统，也可以作为单机控制使用

5、超大点阵LCD 液晶显示，支持中英文界面

6、免开盖，红外遥控器操作，单人可维护

7、本地报警指示，一体化声光报警器（选配）

8、仪器具有超量程、反极性保护，能避免人为操作不当引起的危险

9、丰富的电气接口，可供用户选择

10、通过ATEX、UL、CSA 等认证，具有国际化高端品质
