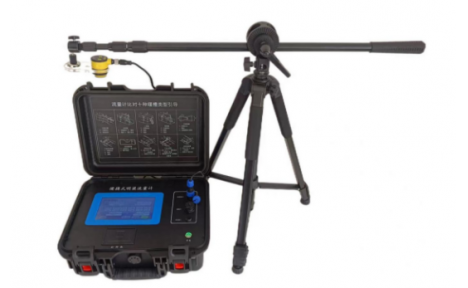

一、产品介绍
便携式明渠流量计结合《水污染源在线监测系统(CODCr、NH3-N 等)安装技术规范》、《水污染源在线监测系统(CODCr、NH3-N 等)验收技术规范》以及《HJ 15-2019超声波明渠污水流量计技术要求及检测方法》中对流量计的相关技术及功能要求,可在12分钟内同步记录在线明渠流量计和便携明渠流量计各6个液位数据,及在10分钟内同步记录在线明渠流量计和便携明渠流量计各2个明渠流量累计数据。
便携式明渠流量计的核心优势在于其防伪授时功能与单北斗定位技术的集成。防伪授时功能通过内置的高精度时钟模块,确保数据采集时间戳的绝对真实,杜绝人为篡改或伪造数据的可能性。
定位技术则赋予了设备的全球定位能力。通过内置高精度定位模块,实现高精度定位服务,能够在任何地理位置(包括偏远山区或城市复杂环境)实现快速、准确的定位。
二、应用范围
本便携式明渠流量计主要应用于现场对在线式明渠污水流量计进行技术参数评估及验收,同时也可扩展应用于企业对明渠污水排放的流量测量等。
三、执行标准
JJG711-1990 《明渠堰槽流量计试行检定规程》
HJ15-2019 《超声波明渠污水流量计技术要求及检测方法》
HJ353-2019 《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》
HJ354-2019 《水污染源在线监测系统(CODCr、NH3-N等)验收技术规范》
HJ355-2019 《水污染源在线监测系统(CODCr、NH3-N等)运行技术规范》
四、技术特点
适应于十种基本堰型:三角堰、 矩形堰、 等宽堰、 巴歇尔槽、矩形宽顶堰、圆缘宽顶堰、三角形剖面堰、平坦V型堰、无喉道槽、梯形薄壁堰;
高精度信号采集模块,24 位采集精度,测量数据真实有效;
7寸彩色液晶触摸屏,触控引导式操作,操作过程简便;
仪器内置微型打印机,可现场直接打印检测报告;
支持测量数据单向导出至U盘,便于用户在电脑中对数据进行统计分析;
仅支持单向导出备份功能、无数据导入功能、无单条数据删除,具备防范篡改、伪造检测数据的功能。
空间真实性保障:单北斗、单GPS或双模精确定位;
时间真实性保障:卫星同步精准授时;
可存储 20000 次的测量历史记录,操作日志;
内含大容量锂电池,一次充电可连续测量 72 小时;
手提箱式设计,整机重量轻,方便用户携带。
五、技术参数
|
主要参数 |
参数范围 |
|
流量测量范围 |
0~40m3/s |
|
流量测量频次 |
3 次/s |
|
液位测量误差 |
≤0.5mm |
|
流量测量误差 |
≤±1% |
|
液位分辨率 |
≤0.1mm |
|
定位模式 |
可选:单北斗、单GPS,北斗/GPS双模 |
|
信号输出方式 |
USB |
|
工作环境湿度 |
≤85% |
|
工作环境温度 |
0℃~40℃ |
|
内置电池: |
DC 24V,锂电池;电池供电连续工作时间:72 h |
|
外形尺寸 |
380mm×300mm×160mm |
|
整机重量 |
4kg |
